Приварной контакт заземления однолепестковый для конденсаторной приварки CD тип F1

Приварной контакт для заземления однолепестковый (лепесток заземления) используется для быстрого и надёжного крепления электрического заземления на металл. Данный контакт является самым распространённым и оптимальным по цене и качеству.

Области применения контактов заземления: приборостроение, электротехническая промышленность, электроника, обработка листового металла, коммуникационные шкафы, лабораторное и медицинское оборудование, пищевое оборудование и т.д.

Запросить цены


Категория:

Описание

Приварной контакт для крепления заземления для конденсаторной приварки CD (Welded contact for earthing fastening for capacitor welding CD)

ТУ 25.94.12-003-10702513-2023 Приварные контакты заземления для конденсаторной приварки

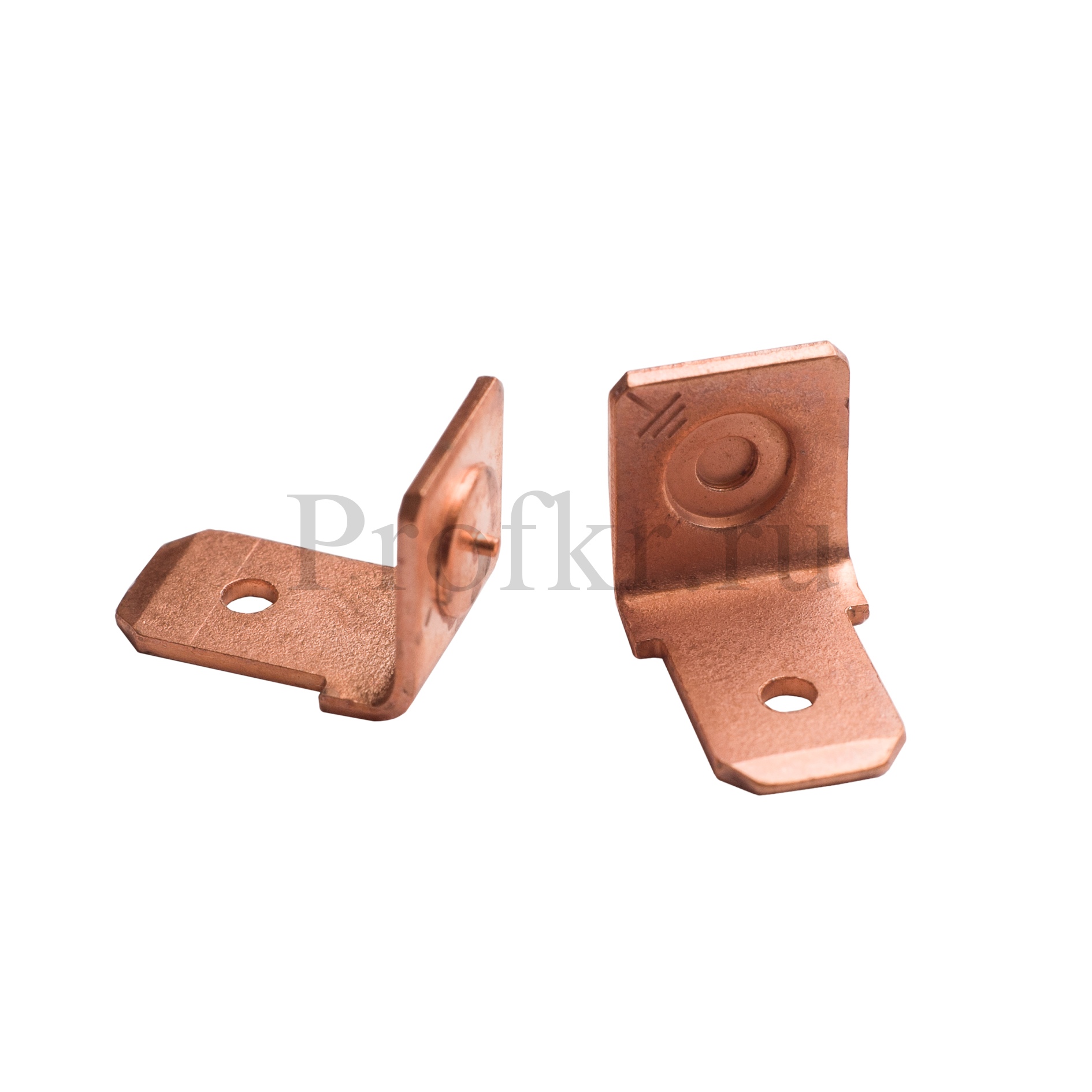

Пример для заказа: Контакт заземления однолепестковый стальной омеднённый CD F1

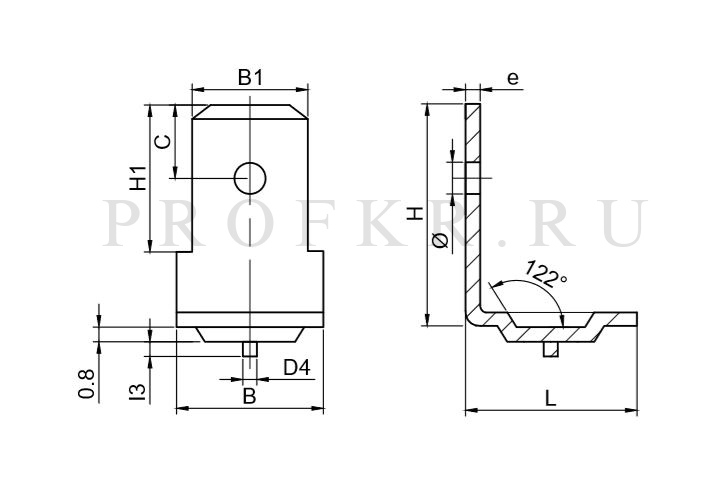

Высота контакта Длина контакта Толщина стенки контакта Диаметр отверстия Ширина контакта Ширина лепестка контакта Высота лепестка контакта Размеры фланца Размеры приварного кончика контакта заземления Размер от центра отверстия до фаски
Н ±0.15 мм  L ±0.15 мм  e ±0.15 мм Ø ±0.15 мм В ±0.15 мм В1 ±0.15 мм Н1 ±0.15 мм В2 ±0.15 мм Н2 ±0.15 мм I3 ±0.15 мм D4 ±0.15 мм  С, мм
 11.8  9.8 1.0  1.70 8.0  6.3  8.0 6.0 0.8 0.5 0.8  4.0
Материалы контакта
Сталь омедненная Нержавеющая сталь Алюминиевый сплав Латунь
 4.8 А2-50 АlМg3 CuZn37
