Описание

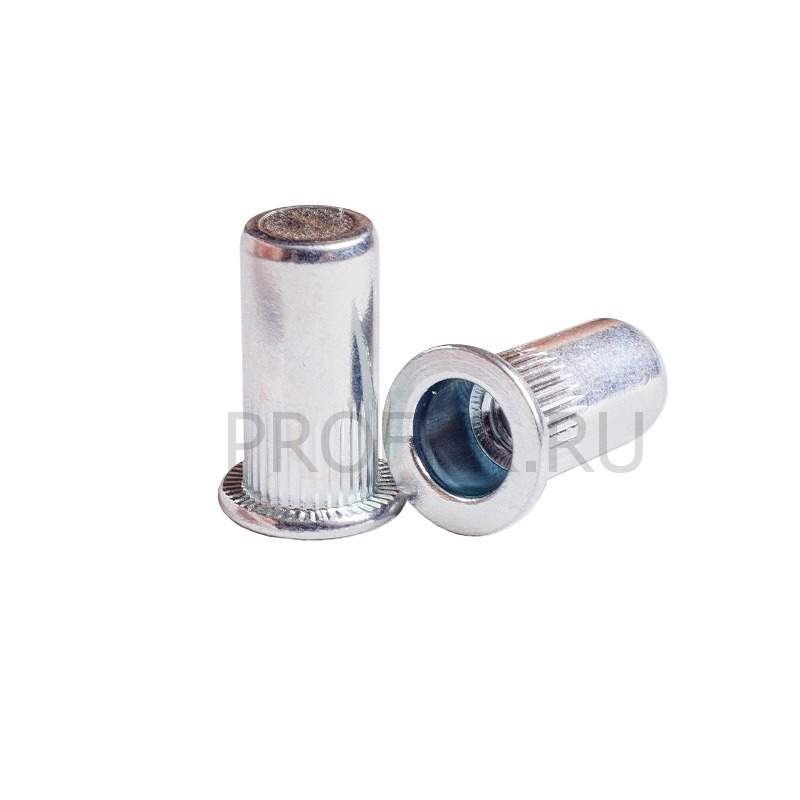

Заклепочная гайка стальная, Mх CN1-CBС-S цилиндрическая с насечкой, цилиндрический борт, первая длина, закрытая

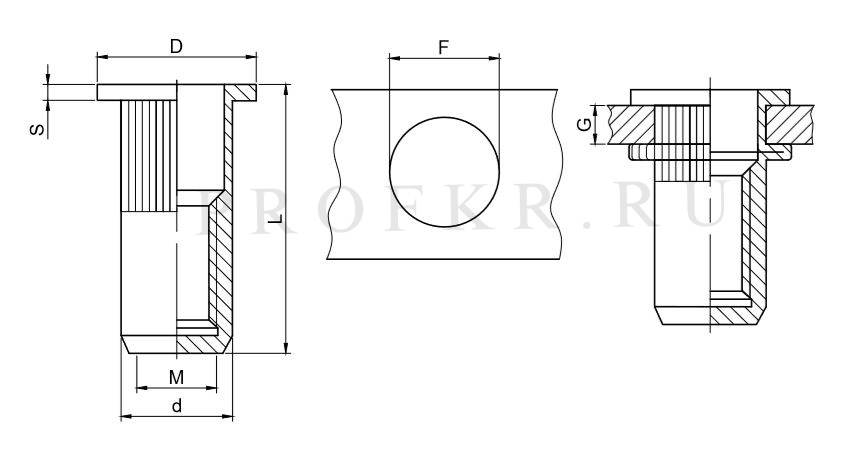

| Геометрические размеры | ||||||
| Размер резьбы, М, мм | Толщина металла, G (GRIP RANGE), min-max, мм | Размер отверстия в металле, F, +0.1, 0.0 мм | Диаметр заклепочной гайки, d, +0.07, -0.1 мм | Диаметр бортика, D, ±0.30 мм | Высота бортика, S, ±0.15, мм | Длина заклепочной гайки, L, ±0.30, мм |
| М3 | 0.5 — 1.5 | 5.0 | 4.9 | 8.0 | 0.8 | 15.0 |
| М4 | 0.5 — 2.0 | 6.0 | 5.9 | 9.0 | 0.8 | 16.0 |
| М5 | 0.5 — 2.5 | 7.0 | 6.9 | 10.0 | 1.0 | 17.0 |
| М6 | 0.5 — 3.0 | 9.0 | 8.9 | 12.3 | 1.3 | 19.2 |
| М8 | 1.0 — 3.5 | 11.0 | 10.9 | 14.5 | 1.5 | 21.5 |
| М8 | 1.0 — 3.5 | 11.0 | 10.9 | 15.0 | 1.5 | 27.0 |
| М10 | 1.0 — 4.0 | 13.0 | 12.9 | 17.0 | 1.7 | 27.0 |
| Разрушающие нагрузки | ||||
| Размер резьбы, М, мм | Вырыв болта из заклёпки, N | Скручивание резьбы, Nm | Закручивание, Nm | Срез, N |
| М3 | 3 900 | 2.0 | 0.5 | 900 |
| М4 | 6 800 | 5.0 | 1.0 | 1 500 |
| М5 | 11 500 | 8.5 | 2.0 | 2 000 |
| М6 | 16 500 | 15.0 | 4.5 | 3 000 |
| М8 | 25 000 | 26.0 | 5.5 | 4 400 |
| М10 | 32 000 | 50.0 | 11.0 | 5 000 |
