Описание
Заклепочная гайка стальная, Mх CG1-CB-S цилиндрическая гладкая, цилиндрический борт, первая длина

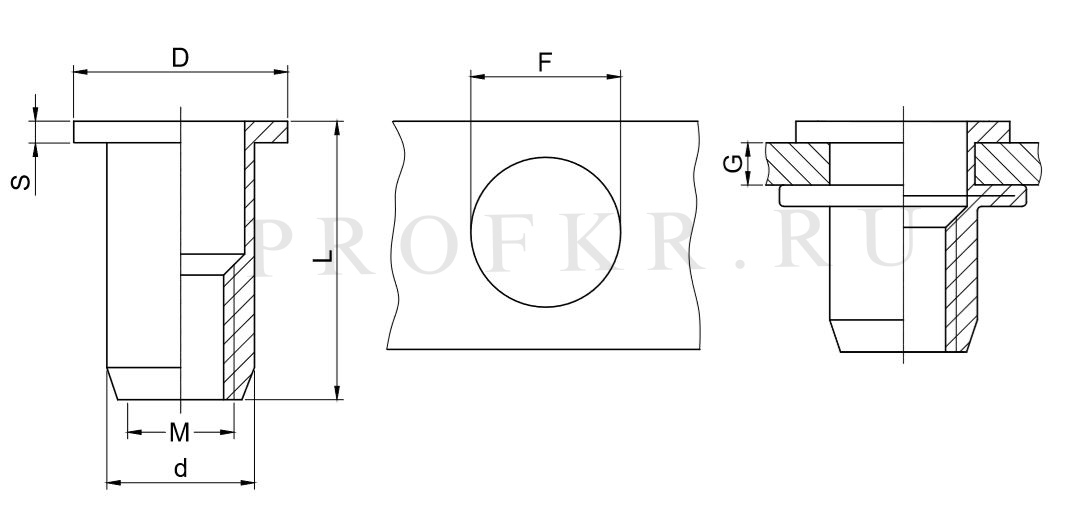

| Геометрические размеры | ||||||
| Размер резьбы, М, мм | Толщина металла, G (GRIP RANGE), мм min-max | Размер отверстия в металле, F, +0.1, 0.0 мм |
Диаметр заклепочной гайки, d, +0.07, -0.1 мм | Диаметр бортика, D, ±0.30, мм | Высота бортика, S, ±0.15, мм | Длина заклепочной гайки, L, ±0.30, мм |
| М3 | 0.5 — 1.5 | 5.0 | 4.9 | 8.0 | 0.8 | 8.5 |
| М4 | 0.5 — 2.0 | 6.0 | 5.9 | 8.5 | 0.8 | 11.0 |
| М5 | 0.5 — 2.5 | 7.0 | 6.9 | 10.0 | 1.0 | 13.0 |
| М6 | 0.5 — 3.0 | 9.0 | 8.9 | 12.3 | 1.3 | 15.0 |
| М8 | 1.5 — 3.0 | 11.0 | 10.9 | 14.5 | 1.5 | 18.0 |
| М10 | 1.0 — 3.5 | 13.0 | 12.9 | 17.0 | 1.6 | 21.0 |
| М10 (C12) | 1.0 — 3.5 | 12.0 | 11.9 | 16.0 | 1.6 | 19.0 |
| М12 | 1.0 — 4.0 | 15.0 | 14.9 | 18.8 | 1.7 | 22.0 |
| М12 (C16) | 1.0 — 4.0 | 16.0 | 15.9 | 22.0 | 2.0 | 25.0 |
| М16 | 2.0 — 5.0 | 21.0 | 20.9 | 26.0 | 2.5 | 33.0 |
| Разрушающие нагрузки | ||||
| Размер резьбы, М, мм | Вырыв, N | Скручивание резьбы, Nm | Закручивание, Nm | Срез, N |
| М3 | 3 900 | 2.0 | 0.5 | 900 |
| М4 | 6 800 | 5.0 | 1.0 | 1 500 |
| М5 | 11 500 | 8.5 | 2.0 | 2 000 |
| М6 | 16 500 | 15.0 | 4.5 | 3 000 |
| М8 | 25 000 | 26.0 | 5.5 | 4 400 |
| М10 | 32 000 | 50.0 | 11.0 | 5 000 |
| М12 | 34 000 | 80.0 | 30.0 | 6 500 |
| М16 | 75 000 | 180 | — | 20 000 |
