Заклёпка вытяжная Al/А2 (алюминий/нерж.сталь) стандартный борт (AlMg5.0%)

Значение маркировки Аl/А2 обозначает, что тело заклепки выполнено из алюминиевого сплава (AlMg), а стержень заклепки — из нержавеющей стали.
Так же, в разговорной речи она может называться «заклёпка вытяжная алюминиевая».
Технические требования к данному типу заклепки в ТУ 25.94.12-002-10702513-2023.
Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.

Заклепка выполняется со стандартным бортиком.
Стандартный бортик обычно используется при скреплении пакета конструкций соразмерной толщины и прочности.

Запросить цены


Категория:

Описание

Заклёпка вытяжная Al/А2 (алюминий/нерж.сталь) стандартный борт (AlMg5.0%)

ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные

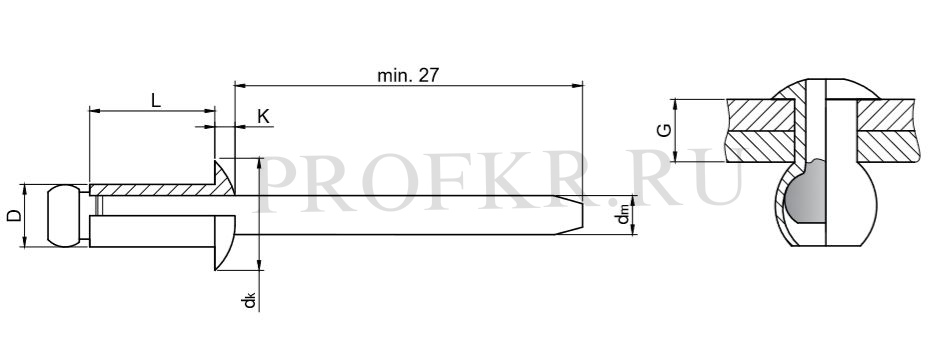

Диаметр заклёпки, D, мм Длина заклёпки, L, +1.0/-0.2, мм Толщина скрепляемых деталей, G (GRIP RANGE), мм min — max Диаметр бортика, dk, мм Высота бортика, K, мм max Диаметр стержня, dm, мм max Диаметр отверстия, Ø, мм Усилие на срез, N min Усилие на растяжение, N min
 3.2 (+0.08, -0.15)  6.0  1.0 — 3.5 5.8 — 6.7   1.3  2.0 3.3 — 3.4 750 1 000
 8.0  3.5 — 5.0
 10.0  5.0 — 7.0
 12.0  7.0 — 9.0
 14.0  9.0 — 11.0
 16.0  9.0 — 12.5
 18.0 12.0 — 14.5
 20.0  13.0 — 16.5
 25.0  15.0 — 21.0
 4.0 (+0.08, -0.15)  6.0  1.0 — 3.0 6.9 — 8.4  1.7   2.5  4.1 — 4.2 1 100 1 700
 8.0  3.0 — 5.0
 10.0  4.0 — 6.5
 12.0  6.0 — 8.5
 14.0  7.0 — 10.5
 16.0  8.0 — 12.5
 18.0 10.0 — 14.5
 20.0  12.0 — 16.0
 25.0  16.0 — 21.0
 30.0  21.0 — 26.0
 35.0  26.0 — 30.5
 40.0  30.5 — 35.0
 4.8 (+0.08, -0.15)  6.0  1.0 — 2.5  8.3 — 10.1  2.0  3.0  4.9 — 5.0 1 700 2 500
 8.0  2.5 — 4.0
 10.0  4.0 — 6.0
 12.0  6.0 — 8.0
 14.0  8.0 — 10.0
 16.0  8.0 — 12.0
 18.0 10.0 — 14.0
 20.0  12.0 — 16.0
 25.0  16.0 — 21.0
 30.0  21.0 — 25.0
 35.0  25.0 — 30.0
 40.0  30.0 — 35.0
 45.0  35.0 — 40.0
 50.0  40.0 — 45.0
5.0 (+0.08, -0.15)  12.0  6.0 — 8.0 8.3 — 10.1 2.0  3.0  5.1 — 5.2 1 700 2 500
 16.0  8.0 — 12.0 8.7 — 10.5  2.1  2.63 1 900 2 700
