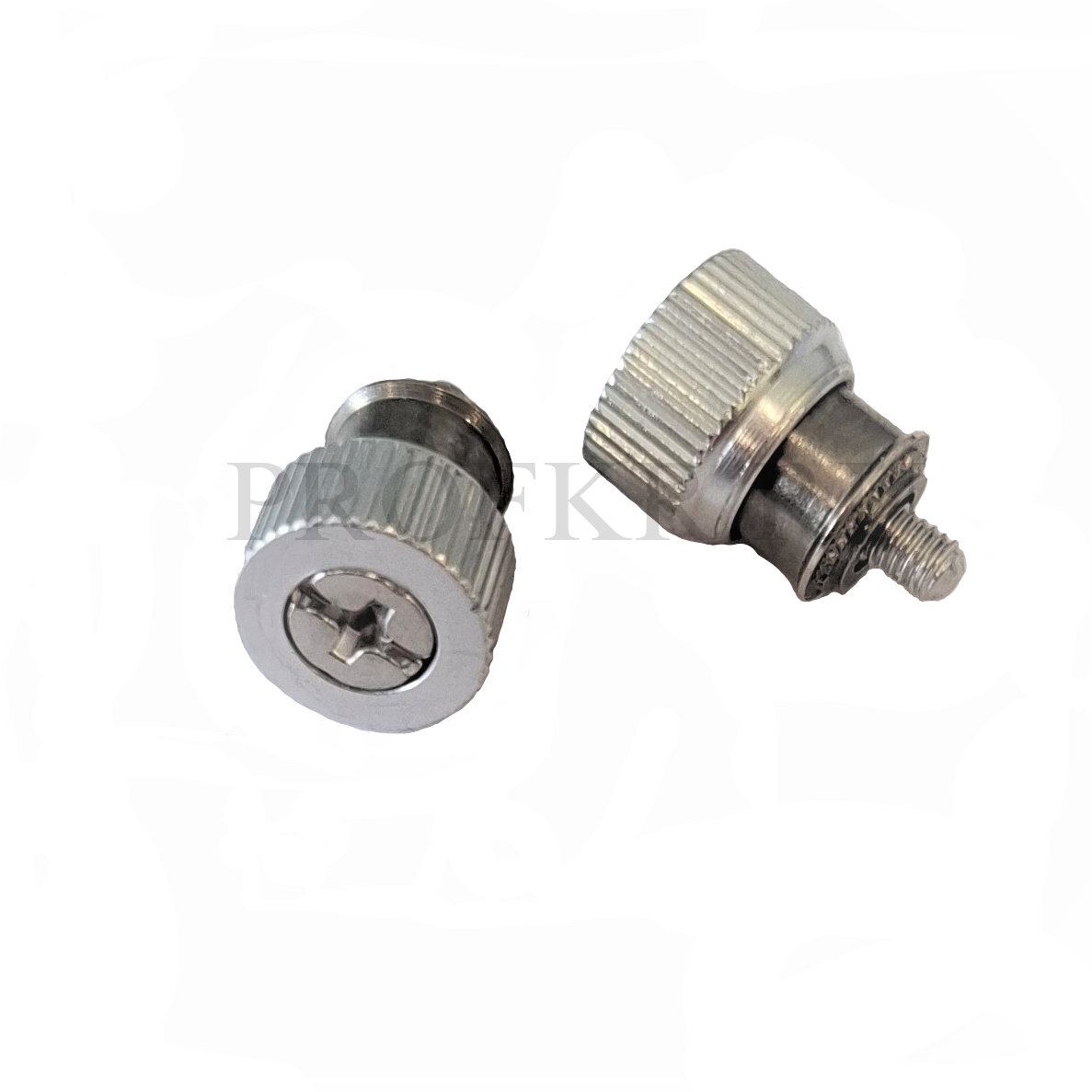

Винт запрессовочный невыпадающий подпружиненный PF11

Винты PF11 подпружиненные, неразборные, запрессовочные — это невыпадающие крепежные элементы с головкой из металла или пластика для толщины металла min 0,92 мм.

Винт вкручивается в панель и при отсоединении его от гайки ответной детали, остается в панели и не выпадает.

Применение: для монтажа и демонтажа панелей, крышек, электронных плат и др. Используются в конструкциях, когда винт должен оставаться на двери или панели.

Используются в промышленности, телекоммуникациях, сфере передачи данных, производстве печатных плат, корпусов и т.д. Винты удобны, поскольку не требуют использования специализированного инструмента. Например, в процессе модернизации серверных стоек, применение невыпадающих винтов как простой, оперативный способ изменить конструкцию без использования специнструмента.





Запросить цены


Описание

Винт запрессовочный невыпадающий подпружиненный PF11-Mх-k

Мх — диаметр метрической резьбы,  k — код хвостовика (0; -1; -2)

Материал: ручка (кнопка) – алюминий, крест шлиц; фиксатор (втулка) – термически обработанная углеродистая сталь, винт – нержавеющая сталь 400, пружина — нержавеющая сталь 300

Пример для заказа: винт запрессовочный невыпадающий подпружиненный PF11-M3-0

Описание примера: М3- диаметр метрической резьбы, 0 — код длины винта до/после монтажа (переменная величина) = 0,0 мм.

Применение: винт устанавливается в листовой металл твердостью до HRB 80

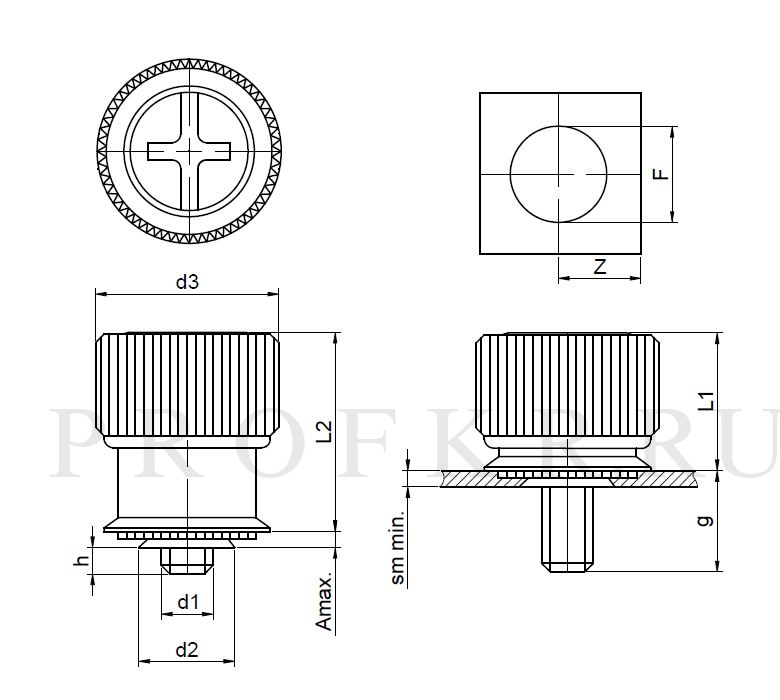

Наименование Диаметр резьбы Диаметр отверстия в металле Диаметр установочной части Диаметр кнопки (головки винта) Длина установочной части Толщина металла min Длина резьбовой части винта Длина выступающей части винта (шнека) Длина гладкой части Длина винта общая Мин.расстояние от края заготовки до центра отверстия Усилие монтажа, кН Усилие выталкивания, Н
d1, мм   F, +0.08 мм d2 max, мм d3, ±0.25 мм amax, мм smmin, мм g ±0.64, мм h ±0.64, мм L1, мм L2, мм Z, мм
Винт запрессовочный невыпадающий подпружиненный PF11-M3-0 М3  5.56  5.54  10.59 0.92 0.92  4.32 0.00  7.87  11.43  7.11  11.0 645
Винт запрессовочный невыпадающий подпружиненный PF11-M3-1  5.84  1.52
Винт запрессовочный невыпадающий подпружиненный PF11-M3-2  7.37  3.05
Винт запрессовочный невыпадающий подпружиненный PF11-M4-0 М4  7.92  7.90  13.06 0.92 0.92  5.84  0.00  11.43  16.26  8.38 20.0 710
Винт запрессовочный невыпадающий подпружиненный PF11-M4-1  7.37  1.52
Винт запрессовочный невыпадающий подпружиненный PF11-M4-2  8.89  3.05
Винт запрессовочный невыпадающий подпружиненный PF11-M5-0 М5  7.92  7.90  13.06 0.92 0.92  5.84  0.00  11.43  16.26  8.38 20.0 710
Винт запрессовочный невыпадающий подпружиненный PF11-M5-1  7.37  1.52
Винт запрессовочный невыпадающий подпружиненный PF11-M5-2  8.89  3.05
Винт запрессовочный невыпадающий подпружиненный PF11-M6-0 М6  9.53  9.50  14.61 0.92 0.92  7.37  0.00  13.46  20.07  11.68  22.2 865
Винт запрессовочный невыпадающий подпружиненный PF11-M6-1  8.89  1.52
Винт запрессовочный невыпадающий подпружиненный PF11-M6-2  10.41  3.05
