Описание

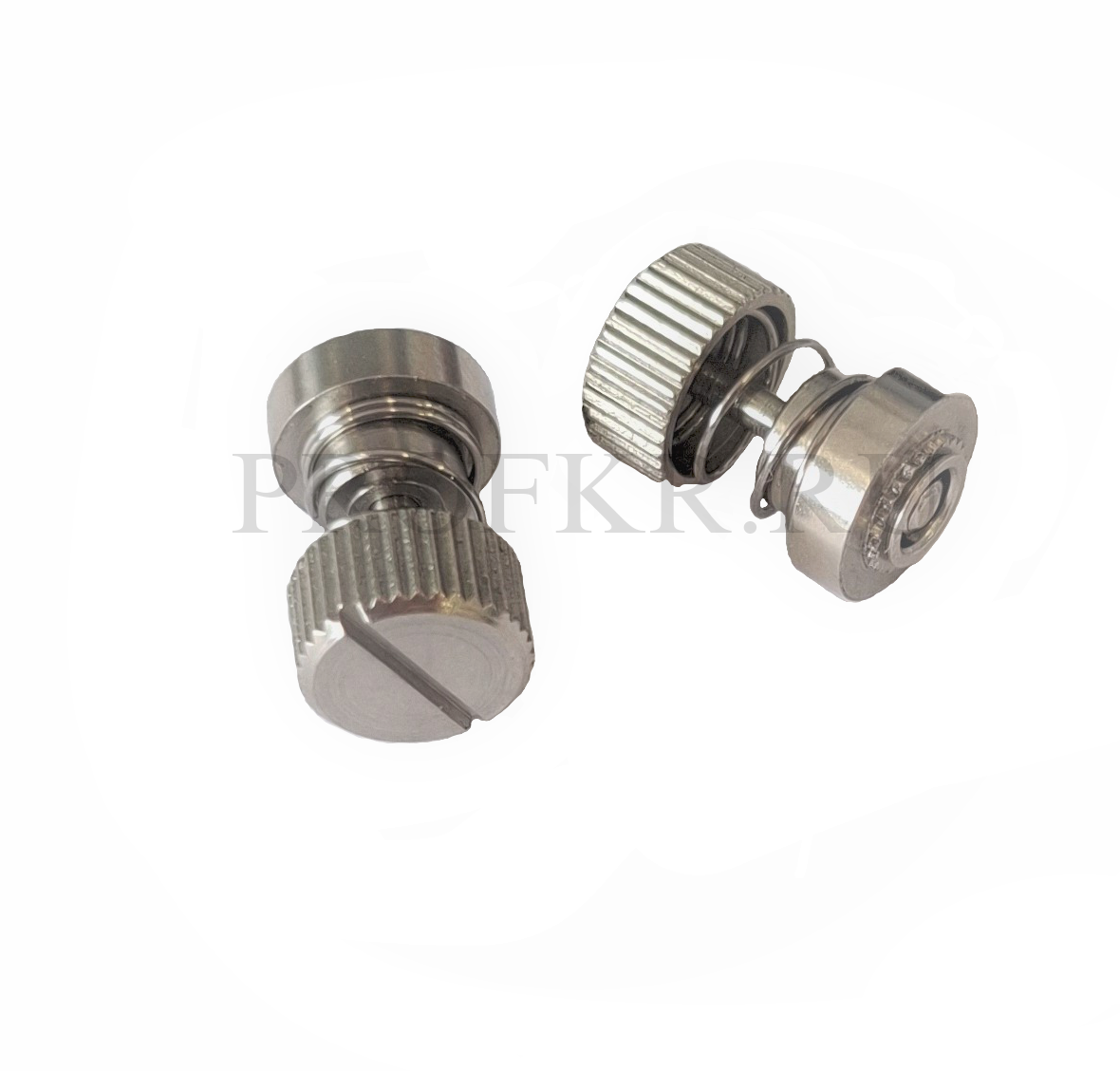

Винт запрессовочный невыпадающий подпружиненный с рифлением низкий PF31-Mх-k
Мх — размер метрической резьбы; k — код длины винта, в обозначении это 30; CN — финишная обработка; прямой шлиц
Пример для заказа: винт запрессовочный подпружиненный с рифлением низкий стальной PF31-M3-30 CN
Применение:
PF31 — для листов толщиной от 1 мм для материалов твёрдостью до HRB 60 (по Роквеллу)
PFS31 – для листов толщиной от 1 мм для материалов твёрдостью до HRB 75 (по Роквеллу)

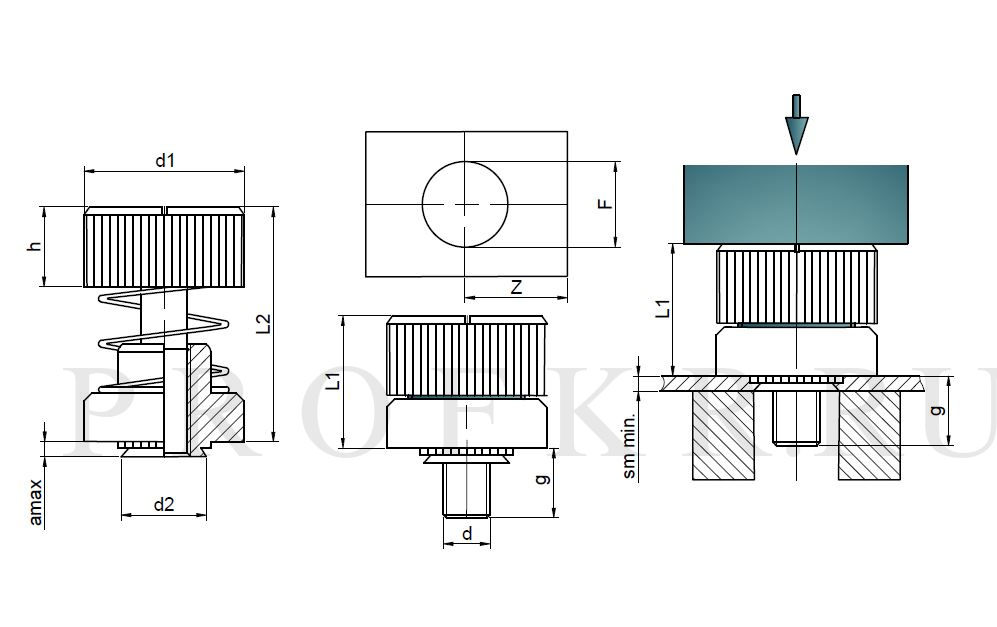

| Наименование | Размер резьбы | Тип | Диаметр отверстия в металле | Диаметр установочной части | Диаметр фиксатора | Длина установочной части | Толщина металла min | Длина резьбовой части винта | Высота фиксатора (головки винта) | Длина гладкой части | Длина винта | Мин.расстояние от края заготовки до центра отверстия | Усилие монтажа, кН | Усилие выталкивания, Н | |
| d, мм | сталь(1) | нержавеющая сталь (*) | F, +0.08 мм | d2 max, мм | d1, +0.4, -0.13, мм | amax, мм | smmin, мм | g ±0.4, мм | h ±0.13, мм | L1 max, мм | L2 nom, ±0.4, мм | Z, мм | |||
| Винт запрессовочный подпружиненный низкий с рифлением стальной PF31-M3-30 CN | М3 | PF31-M3-30 | PFS31-M3-30 | 5.5 | 5.48 | 10.31 | 0.97 | 1.0 | 7.62 | 5.13 | 8.26 | 15.11 | 6.60 | 9.9 | 465 |
| Винт запрессовочный подпружиненный низкий с рифлением стальной PF31-M4-30 CN | М4 | PF31-M4-30 | PFS31-M4-30 | 6.4 | 6.38 | 11.89 | 0.97 | 1.0 | 7.62 | 5.26 | 8.38 | 15.24 | 7.37 | 12.6 | 489 |
| Винт запрессовочный подпружиненный низкий с рифлением стальной PF31-M5-30 CN | М5 | PF31-M5-30 | PFS31-M5-30 | 8.0 | 7.98 | 13.46 | 0.97 | 1.0 | 7.62 | 5.59 | 8.51 | 15.37 | 8.38 | 15.6 | 667 |
(1) PF31 — материалы для изготовления винта:
фиксатор: сталь углеродистая; винт: закаленная углеродистая сталь (только для М3), другие размеры — углеродистая сталь; пружина: нержавеющая сталь 300 серии
Чистовая обработка (финишные покрытия): обозначение CN — финишный код
CN — никелирование после медного покрытия — винт и фиксатор; пружина: пассивация
(*) PFS31 нержавеющая сталь под заказ
