Тип заклепочной гайки с цилиндрическим телом, c насечкой и бортиком в форме «под конус». Требует предварительного зенкования монтажного отверстия под углом 45 градусов, с таким расчётом, что бы борт заклепочной гайки оказался «заподлицо» с рабочей поверхностью конструкции, куда она была смонтирована. Потайная головка обеспечивает плотное примыкание присоединяемой конструкции к несущему элементу, без зазоров. Насечка служит для увеличения нагрузки на скручивание (для обеспечения большего сцепления с металлом).

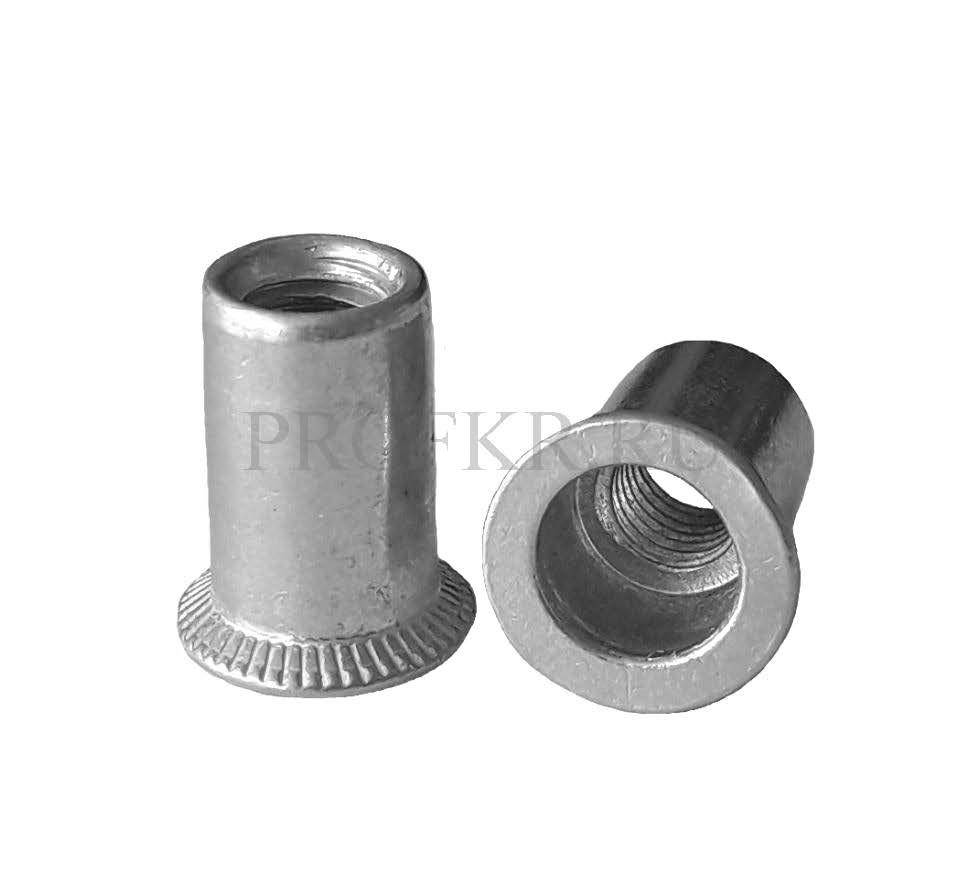

Заклепочная гайка алюминиевая, Mх CN1-PB-Al цилиндрическая с насечкой, потайной борт, первая длина

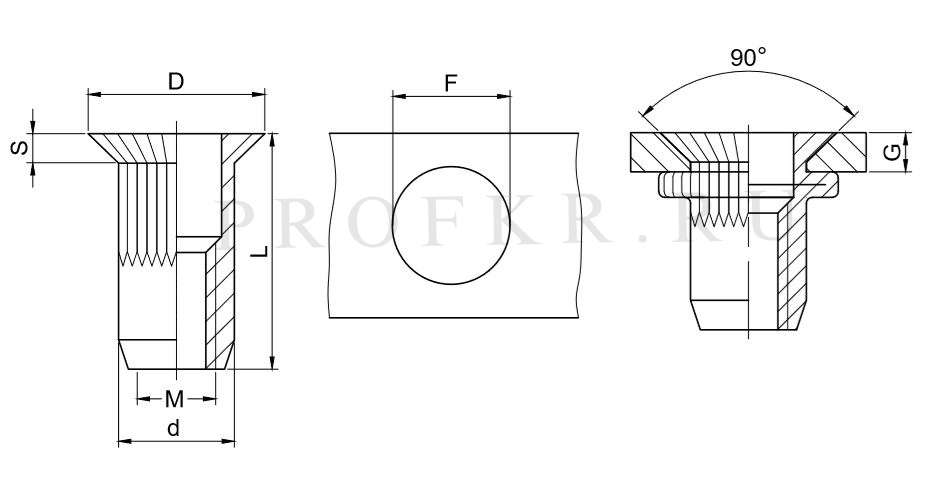

| Размер резьбы, М, мм | Толщина металла, G (GRIP RANGE), мм min-max | Размер отверстия в металле, F, +0.1, 0.0 мм | Диаметр заклепочной гайки, d, +0.07, -0.1 мм | Размер бортика, D, ±0.30, мм | Высота бортика, S, ±0.15, мм | Длина заклепочной гайки, L, ±0.2, мм |
| М6 | 1.0 — 4.0 | 9.0 | 8.9 | 12.0 | 1.5 | 15.5 |
