Описание
Заклепочная гайка нержавеющая сталь, Mх 1/2HEX1-UBС-A2 полушестигранная, уменьшенный борт, первая длина, закрытая

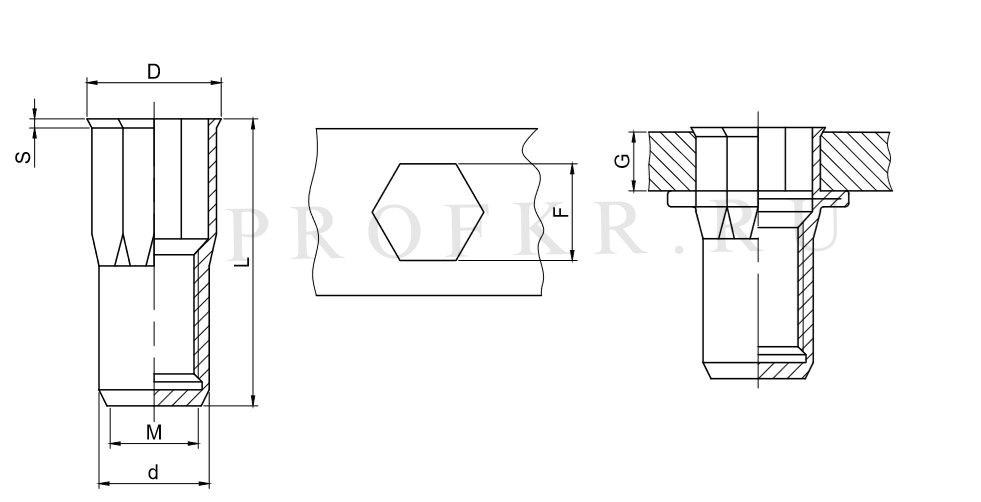

| Геометрические размеры | ||||||
| Размер резьбы, М, мм | Толщина металла, G (GRIP RANGE), мм min-max | Размер отверстия в металле, F, +0.1, 0.0 мм | Диаметр заклепочной гайки, d, +0.07, -0.1 мм | Размер бортика, D, ±0.30, мм | Высота бортика, S, ±0.15, мм | Длина заклепочной гайки, L, ±0.30, мм |
| М3 | 0.5 — 1.5 | 5.0 | 4.9 | 5.8 | 0.5 | 15.0 |
| М4 | 0.5 — 2.0 | 6.0 | 5.9 | 7.0 | 0.5 | 16.0 |
| М5 | 0.5 — 2.5 | 7.0 | 6.9 | 8.0 | 0.6 | 18.0 |
| М6 | 0.5 — 3.5 | 9.0 | 8.9 | 10.0 | 0.6 | 23.0 |
| М8 | 1.0 — 3.5 | 11.0 | 10.9 | 12.0 | 0.65 | 26.0 |
| М10 | 1.0 — 4.0 | 13.0 | 12.9 | 14.5 | 0.8 | 33.0 |
| М12 | 1.0 — 4.0 | 15.0 | 14.9 | 17.0 | 1.0 | 37.0 |
| Разрушающие нагрузки | |||
| Размер резьбы, М, мм | Вырыв, N | Скручивание резьбы, Nm | Срез, N |
| М3 | 3 900 | 1.0 | 900 |
| М4 | 6 800 | 3.0 | 1 500 |
| М5 | 11 500 | 6.0 | 2 000 |
| М6 | 16 500 | 11.0 | 3 000 |
| М8 | 25 000 | 20.0 | 4 400 |
| М10 | 32 000 | 32.0 | 5 000 |
| М12 | 34 000 | 50.0 | 6 500 |
