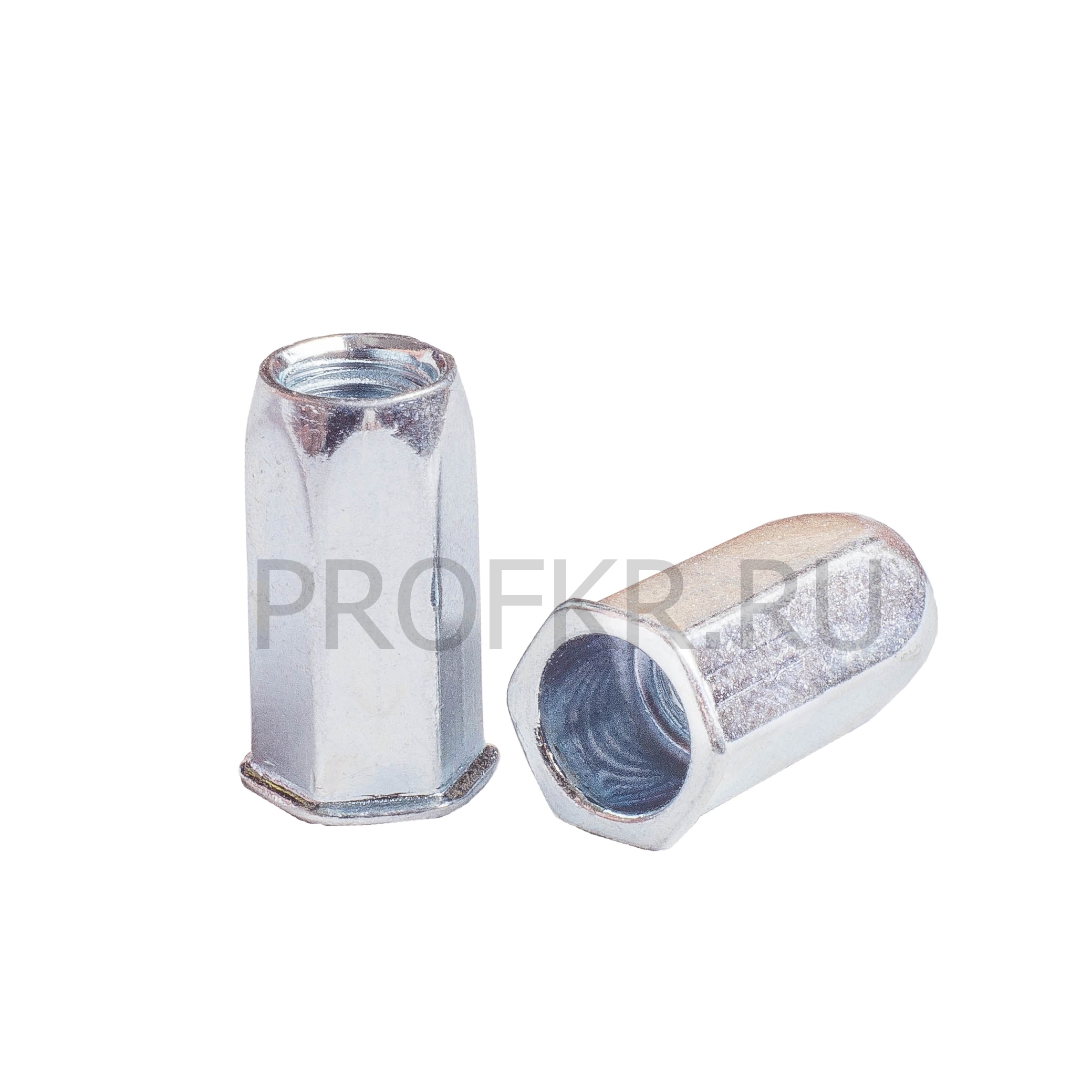

Заклепочная гайка стальная, Mх HEX2-UB-S шестигранная, уменьшенный борт, вторая длина
| Геометрические размеры | ||||||

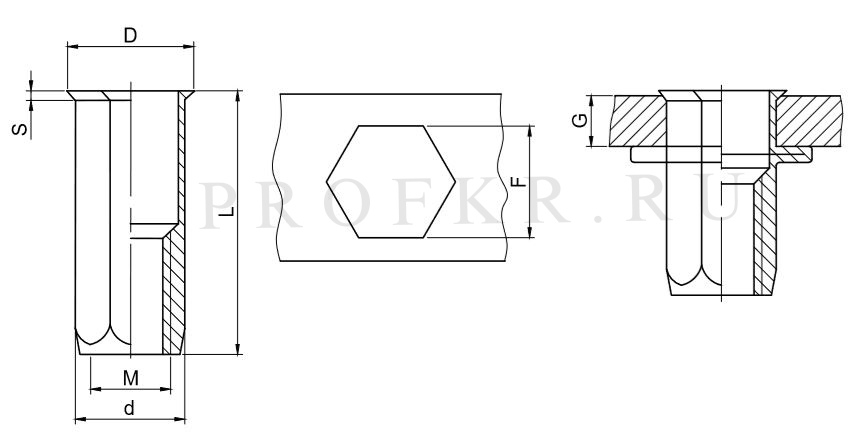

| Размер резьбы, М, мм | Толщина металла, G (GRIP RANGE), мм, min-max | Размер отверстия в металле, F, +0.1, 0.0 мм |
Диаметр заклепочной гайки, d, +0.07, -0.1 мм |
Диаметр бортика, D, ±0.30, мм | Высота бортика, S, ±0.15, мм | Длина заклепочной гайки, L, ±0.30, мм |
| М3 | 1.5 — 3.0 | 5.0 | 4.9 | 5.8 | 0.5 | 11.0 |
| М4 | 2.5 — 5.0 | 6.0 | 5.9 | 7.2 | 0.5 | 13.5 |
| М5 | 3.0 — 5.0 | 7.0 | 6.9 | 8.2 | 0.6 | 16.0 |
| М6 | 3.5 — 6.0 | 9.0 | 8.9 | 10.2 | 0.6 | 18.0 |
| М8 | 4.0 — 6.0 | 11.0 | 10.9 | 12.2 | 0.7 | 20.0 |
| М10 | 3.5 — 6.0 | 13.0 | 12.9 | 14.5 | 0.9 | 23.0 |
| Разрушающие нагрузки | |||
| Размер резьбы, М, мм | Вырыв болта из заклёпки, N | Скручивание резьбы, Nm | Срез, N |
| М4 | 6 800 | 3.0 | 1 500 |
| М5 | 11 500 | 6.0 | 2 000 |
| М6 | 16 500 | 11.0 | 3 000 |
| М8 | 25 000 | 20.0 | 4 400 |
| М10 | 32 000 | 32.0 | 5 000 |
