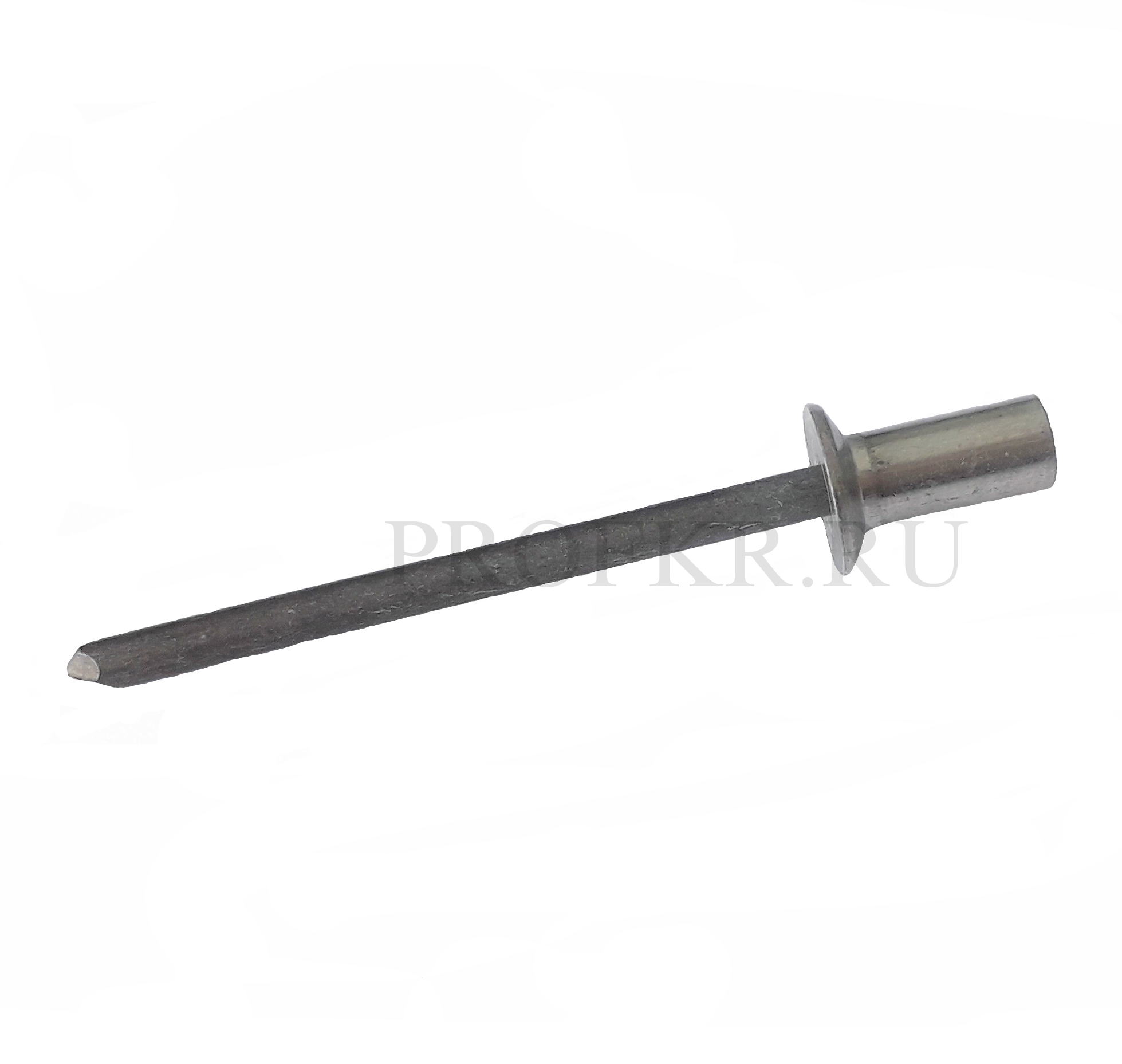

Заклепка вытяжная Al/St (алюминий/сталь) потайной борт закрытая

Значение маркировки Аl/St обозначает, что тело заклепки выполнено из алюминиевого сплава (AlMg5.0%), а стержень заклепки — из углеродистой стали с гальваническим цинковым покрытием.
Технические требования к данному типу заклепки и скрепляемым элементам конструкций описаны в  ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные.
Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.

Заклепка выполняется с потайным бортиком, который используется, если необходимо скрыть установленную заклепку «заподлицо» с поверхностью прикрепляемого элемента. Требуется предварительное зенкование поверхности конструкции «под конус» с помощью сверла или специального инструмента.

Торец корпуса полностью закрывает головку её стержня, что в процессе эксплуатации заклепки обеспечивает эстетичный вид и создает наилучшую герметичность точки скрепления конструкций от проникновения влаги.

Запросить цены


Категория:

Описание

Заклёпка вытяжная Al/St (алюминий/сталь) X.Х х ХХ.Х потайной борт закрытая (AlMg5.0%)

ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные

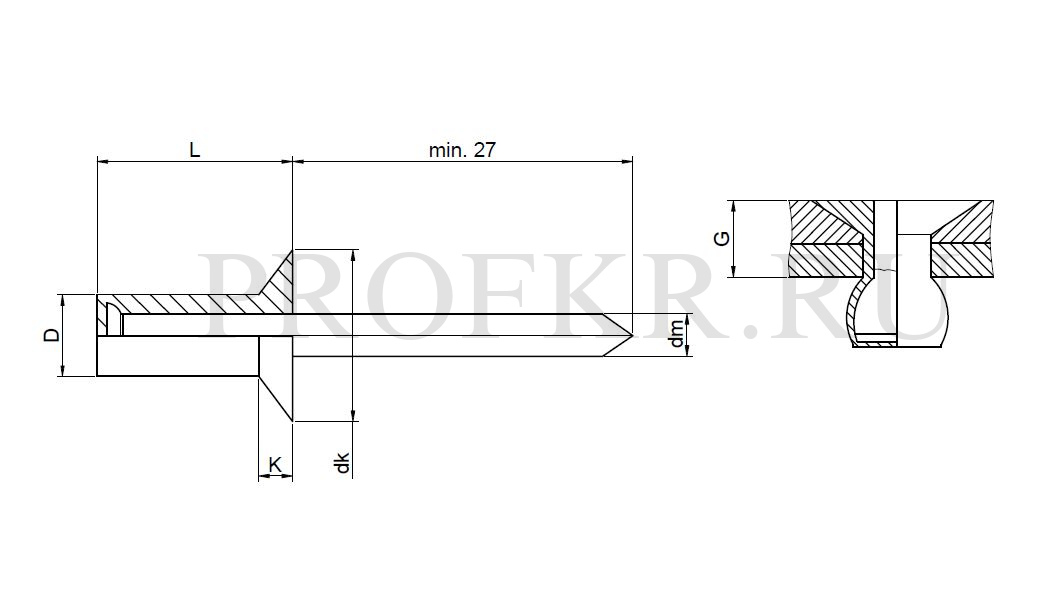

Диаметр заклёпки, D, мм Длина заклёпки, L, +1.0/-0.2, мм Толщина скрепляемых деталей, G (GRIP RANGE), мм min — max Диаметр бортика, dk, мм Высота бортика, K, мм max Диаметр стержня, dm, мм max Диаметр отверстия, Ø, мм Усилие на срез, N min Усилие на растяжение, N min
 3.2 (+0.08, -0.15) 8.0 2.0 — 3.5 5.4 — 6.3  1.3  1.73 3.3 — 3.4 1 100 1 450
 9.5 3.5 — 5.0
 11.0 5.0 — 6.5
 12.5 6.6 — 8.0
13.0 7.0 — 8.5
 4.0 (+0.08, -0.15)  9.5 3.5 — 5.0 6.9 — 8.4  1.7  2.15  4.1 — 4.2 1 600 2 200
 4.8 (+0.08, -0.15)  9.5  3.0 — 5.0 8.3 — 10.1  2.0  3.0  4.9-5.0 2 200 3 100
11.0  5.0 — 6.5
 13.0  6.5 — 8.0
 14.5  8.0 — 9.5
 16.0  9.5 — 11.0
