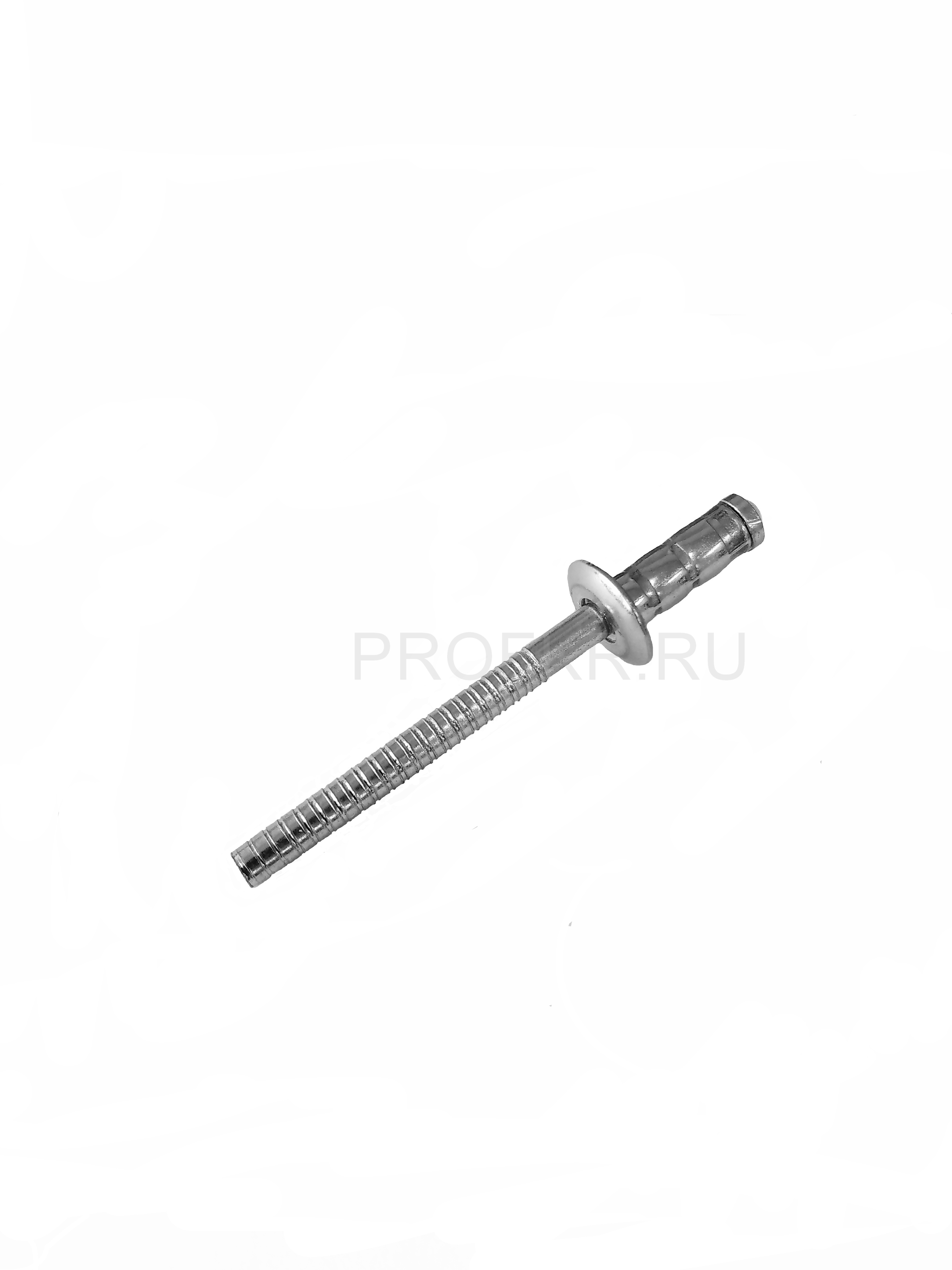

Заклепка вытяжная St/St (сталь/сталь) стандартный борт многозажимная

Заклепки многозажимные применяются для создания неразъёмного прочного соединения двух и более материалов при помощи заклепочника. Преимущества многозажимной заклепки: возможность установки, если доступ к детали только с одной стороны, большой диапазон скрепления (до 8 мм), что позволяет соединять материалы различной толщины без изменения типоразмера заклепки (заменяет 2-3 типоразмера стандартных заклепок), после установки головка сердечника удерживается внутри заклепки, образуя высокопрочное и водонепроницаемое соединение. Конструктив заклепки вытяжной многозажимной способствует равномерному распределению прижимного усилия по поверхности соединяемых материалов, поэтому подходит для крепления тонких листовых материалов и деталей из пластика.
Значение маркировки St/St обозначает, что и тело и стержень заклепки выполнены из углеродистой стали с защитным гальваническим цинковым покрытием.
Применяется при креплении конструкций выполненных из углеродистой стали, эксплуатирующихся в неагрессивных или слабоагрессивных средах.

Запросить цены


Категория:

Описание

Заклепка вытяжная St/St (сталь/сталь) стандартный борт многозажимная

ТУ 25.94.12-002-10702513-2023 Заклепки вытяжные

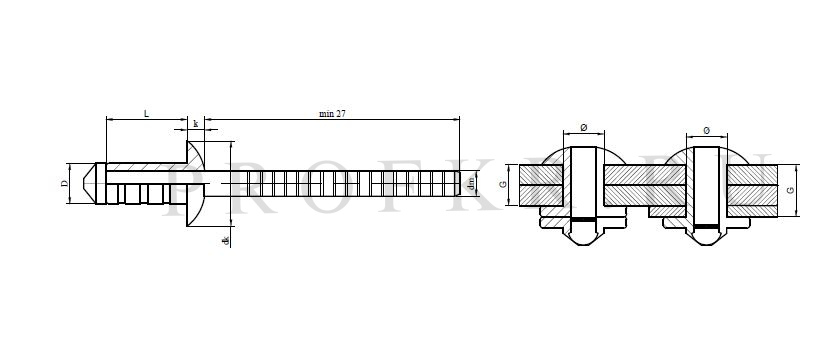

Диаметр заклёпки, D, мм Длина заклёпки, L, +1.0/-0.2, мм Толщина скрепляемых деталей, G (GRIP RANGE), мм min — max Диаметр бортика, dk, мм Высота бортика, K, мм max Диаметр стержня, dm, мм max Диаметр отверстия, Ø, мм Усилие на срез, N min Усилие на растяжение, N min
 3.2  (+0.08, -0.15)  8.0  1.0 — 4.0  6.7  1.3  2.25  3.3-3.4 1 000 1 200
 10.0  2.5 — 6.0
 12.0  1.5 — 8.0
 14.0  3.5 — 9.5
 16.0  5.5 — 11.5
 4.0 (+0.08, -0.15)  8.0  1.0 — 3.5  8.4  1.7  2.85  4.1-4.2 1 500 2 000
 10.0  1.5 — 5.0
 12.0  3.5 — 7.0
 14.0  1.5 — 9.0
 16.0  3.5 — 11.0
 18.0 5.5 — 12.5
 20.0  7.5 — 14.5
 4.8 (+0.08, -0.15)  10.0  1.5 — 4.5  10.1  2.0  3.35  4.9-5.0 2 400 2 900
 12.0  2.0 — 6.5
 14.0  3.0 — 8.5
 16.0  3.0 — 10.5
 18.0 5.0 — 12.5
 20.0  7.0 — 14.5
 22.0  9.0 — 16.5
 25.0  11.0 — 19.0
 27.0  13.0 — 21.0
 30.0  16.0 — 24.0
 6.4 (+0.08, -0.15)  12.5  1.0 — 6.0  13.4  2.7  4.15  6.5-6.6 3 800 4 000
 14.5  1.5 — 7.5
 16.5  2.0 — 9.0
 18.5 4.0 — 11.0
 20.5  5.0 — 12.5
 25.5  10.5 — 17.5
