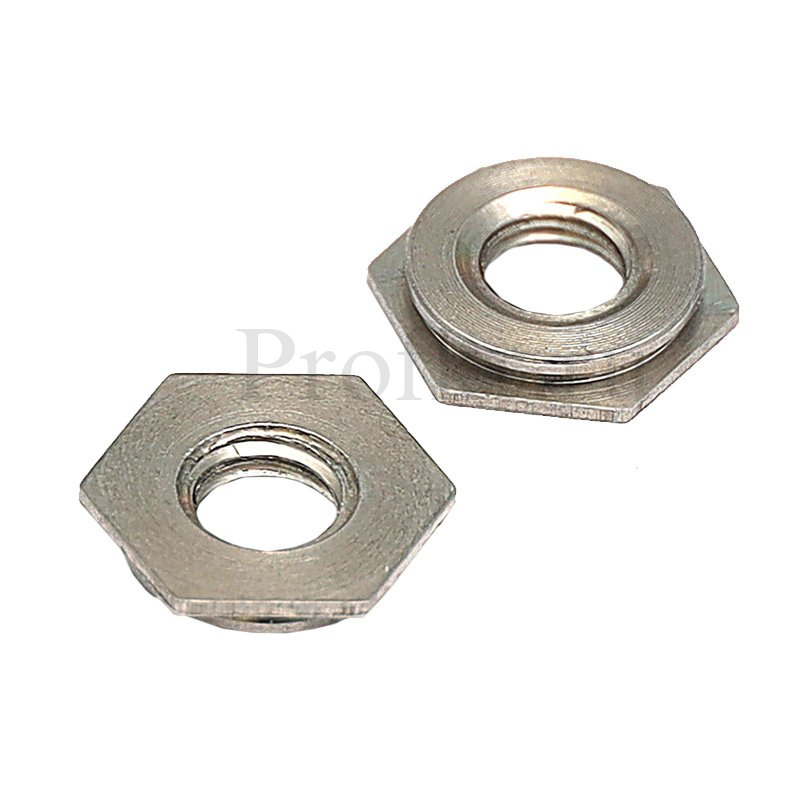

Гайка запрессовочная плоская тип F

Гайка запрессовочная плоская нержавеющая сталь тип F предназначена для полной фиксации заподлицо в листах толщиной от 1,5 мм, подходит для случаев, когда в тонком листе металла необходимо создать несущую резьбу, но при этом он должен оставаться гладким, без выступов на любой поверхности. Гайка устанавливается в подготовленное отверстие и сжимается (запрессовывается) усилием с помощью пресса. Установка гайки происходит «заподлицо», сохраняя при этом поверхность абсолютно гладкой, что повышает функциональные и косметические качества всей сборки. Гайки можно устанавливать в металлические листы перед гибкой и формовкой. Шестигранная головка вместе с проверенной самозажимной конструкцией обеспечивает высокую осевую прочность и прочность на кручение.





Запросить цены


Описание

Гайка запрессовочная плоская нержавеющая сталь тип F

Материал — нержавеющая сталь серии 300

Применение: установка в металл твердостью до HRB70 (по Роквеллу) заподлицо с обеих сторон

Пример наименования для заказа: гайка запрессовочная плоская нержавеющая сталь тип F-M3-1

Наименование Резьба Диаметр отверстия в металле Диаметр юбки Высота гайки Размер под ключ Толщина металла min, мм Min расстояние от края заготовки до центра отверстия Усилие установки Выталкивание Момент затяжки
d1, мм   +0.08, мм d2 max, мм m, мм, ±0.25 sw, мм sm min, мм мм кН Н Нм
Гайка запрессовочная плоская нержавеющая сталь тип F-М2-1 M2  4.40  4.35  1.53  4.80  1.5  6.0  13.5 900  0.16
Гайка запрессовочная плоская нержавеющая сталь тип F-М2-2  2.30  2.3  13.5 900  0.16
Гайка запрессовочная плоская нержавеющая сталь тип F-М2.5-1 M2.5  4.40  4.35  1.53  4.80  1.5  6.0  13.5 900  0.23
Гайка запрессовочная плоская нержавеющая сталь тип F-М2.5-2  2.30  2.3  13.5 900  0.23
Гайка запрессовочная плоская нержавеющая сталь тип F-М3-1 M3  4.40  4.35  1.53  4.80  1.5  6.0  13.5 900  0.36
Гайка запрессовочная плоская нержавеющая сталь тип F-М3-2  2.30  2.3  13.5 900  0.36
Гайка запрессовочная плоская нержавеющая сталь тип F-М4-1 M4  7.40  7.35  1.53  7.90  1.5  7.2  18.0 1 060  0.58
Гайка запрессовочная плоская нержавеющая сталь тип F-М4-2  2.30  2.3  18.0 1 060  0.58
Гайка запрессовочная плоская нержавеющая сталь тип F-М5-1 M5  7.90  7.88  1.53  8.70  1.5  8.0  22.0 1 060  0.88
Гайка запрессовочная плоская нержавеющая сталь тип F-М5-2  2.30  2.3  22.0 1 060  0.88
Гайка запрессовочная плоская нержавеющая сталь тип F-М6-3 M6  8.75  8.72  3.10  9.50   3.2  8.8  26.7 3 700  3.70
Гайка запрессовочная плоская нержавеющая сталь тип F-М6-4  3.90  4.0  26.7 3 700  3.70
Гайка запрессовочная плоская нержавеющая сталь тип F-М6-5  4.70  4.7  26.7 3 700  3.70
