Заклёпка вытяжная Al/А2 (алюминий/нерж.сталь) стандартный борт закрытая (AlMg5.0%)

Значение маркировки Аl/А2 обозначает, что тело заклепки выполнено из алюминиевого сплава (AlMg5.0%), а стержень заклепки — из аустенитной нержавеющей стали.
Так же, в разговорной речи она может называться «заклёпка вытяжная алюминиевая».
Технические требования к данному типу заклепки и скрепляемым элементам конструкций согласно ТУ 25.94.12-002-10702513-2023.
Применяется при креплении конструкций выполненных из алюминиевых сплавов и неметаллических элементов с низкой прочностью (например: пластика), которые эксплуатируются в неагрессивных и слабоагрессивных средах.

Заклепка выполняется со стандартным бортиком.
Стандартный бортик обычно используется при скреплении пакета конструкций соразмерной толщины и прочности.

Запросить цены


Категория:

Описание

Заклёпка вытяжная Al/А2 (алюминий/нерж.сталь) стандартный борт закрытая (AlMg5.0%)

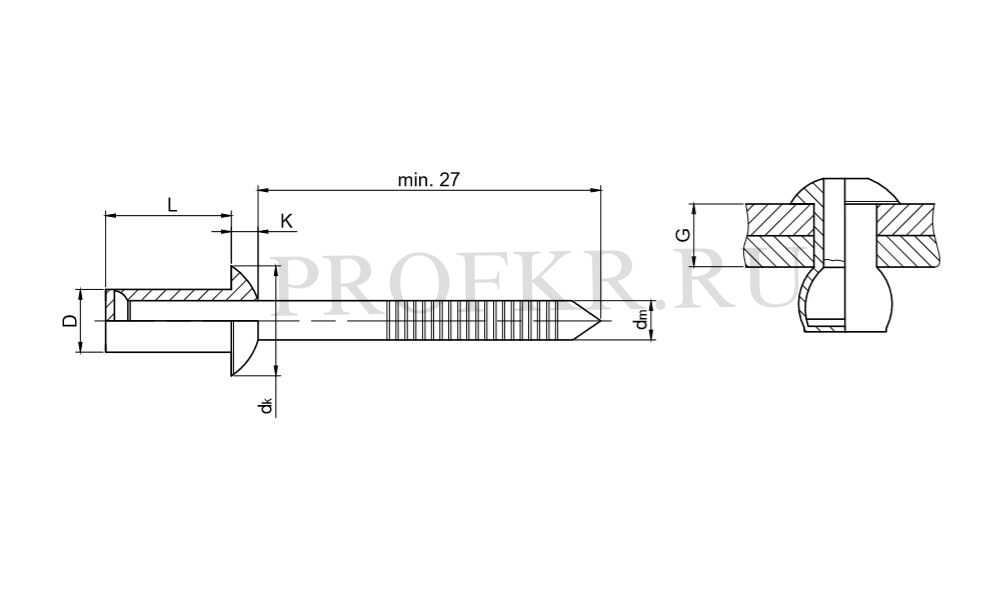

Диаметр заклёпки, D, мм Длина заклёпки, L, +1.0/-0.0, мм Толщина скрепляемых деталей, G (GRIP RANGE), мм min — max Диаметр бортика, dk, мм Высота бортика, K, мм max Диаметр стержня, dm, мм max Диаметр отверстия, Ø, мм Усилие на срез, N min Усилие на растяжение, N min
3.2 (+0.08, -0.15) 8.0 2.0 — 3.5  5.8 — 6.7  1.3  1.85 3.3 — 3.4 1 100 1 450
 9.5 3.5 — 5.0
 11.0  5.0 — 6.5
4.0 (+0.08, -0.15) 8.0 0.5 — 3.5 6.9 — 8.4  1.7  2.25  4.1 — 4.2 1 550 2 150
 9.5  3.5 — 5.0
 11.0  5.0 — 6.5
 12.5  6.5 — 8.0
 14.5  8.0 — 9.5
4.8 (+0.08, -0.15) 8.0  0.5 — 3.5 8.3 — 10.1  2.0 2.75  4.9 — 5.0 2 300 3 500
 9.5  3.5 — 5.0
 11.0  5.0 — 6.5
 13.0  6.5 — 8.0
 14.5 8.0 — 9.5
 16.0  9.5 — 11.0
